Dosaggio e distribuzione
L'impianto è metà del ciclo.
Pistole, ugelli, pompe e siletti. Senza il dosaggio giusto l'emulsione arriva sul disco in modo irregolare, e la differenza si vede sul pezzo prima che sul contatore.

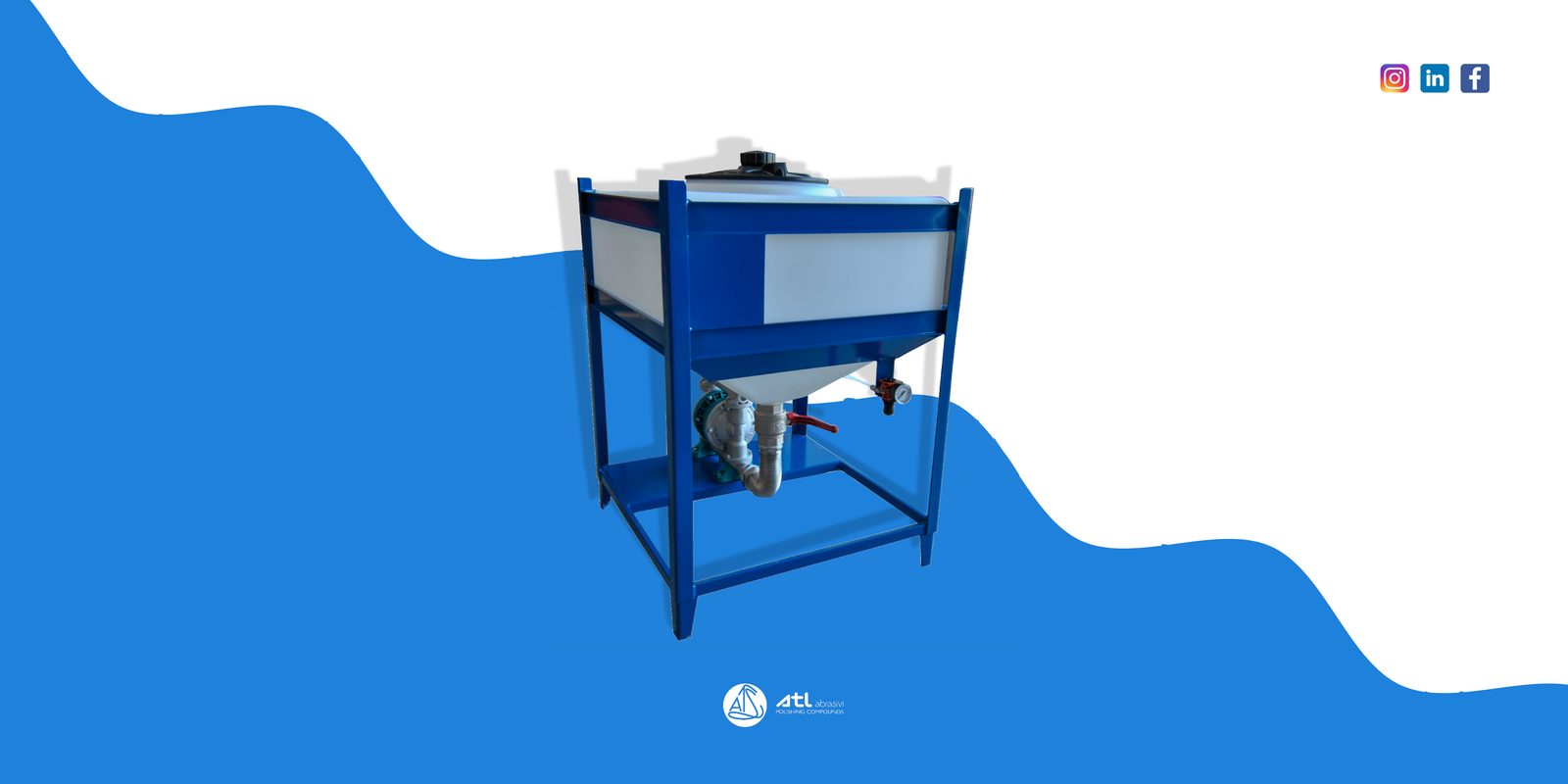

Siletto TR2/L con pompa a doppia membrana
Il punto debole
La portata costante conta più della pressione
Un impianto a emulsione lavora bene se il disco riceve sempre la stessa quantità di prodotto. Pompa a doppia membrana, ugello dimensionato sulla larghezza del pacco dischi e siletto che non si svuota a metà turno: sono tre cose che si scelgono insieme.
Il TR2/L esiste per questo: la pompa sta sulla struttura, il coperchio ha sfiato e valvola da 2 pollici, e più pistole possono lavorare insieme senza depressurizzare il serbatoio.
Pistole per emulsioni abrasive
Pistola alta pressione HDP
Per emulsioni abrasive su linee con serbatoio in pressione.
- Ø tubo aria
- 10 mm
- Ø tubo emulsione
- 13 mm
- Valvola a tre vie
- R ¼
- Passaggio aria
- 6 mm
- Dosaggio
- 0,5 – 4 g
- Consumo aria
- 0,5 m³/h
- Pressione serbatoio
- 6 bar
- Aria compressa
- 5 – 6 bar
Pistola alta pressione Wido-Spray
Stessa famiglia, dosaggio più ampio e consumo d'aria maggiore.
- Ø tubo aria
- 10 mm
- Ø tubo emulsione
- 13 mm
- Valvola a tre vie
- R ¼
- Passaggio aria
- 6 mm
- Dosaggio
- 0,2 – 6 cm³
- Consumo aria
- 0,75 m³/h
- Pressione serbatoio
- 6 bar
- Aria compressa
- 5 – 6 bar
Pistola bassa pressione
Per impianti a bassa pressione e pacci dischi stretti.
- Aria compressa
- 5 – 6 bar
- Pressione serbatoio
- 6 bar
- Ø tubo aria
- 8 mm
- Ø tubo emulsione
- 10 mm
Ugelli
Ugelli per pistole
L'ampiezza dello spruzzo si sceglie sulla larghezza del pacco dischi.
- 0° – 0°
- 0 mm
- 0° – 20°
- 20 – 80 mm
- 0° – 40°
- 50 – 160 mm
- 0° – 65°
- 100 – 300 mm
- 0° – 90°
- 160 – 600 mm
- 0° – 120°
- 300 – 600 mm
Pompe
Pompa pneumatica a doppia membrana PM/500
Alimenta l'impianto in continuo, senza parti elettriche a bagno.
- Attacco ingresso e uscita
- 1" BSP
- Portata per ciclo
- 500 cc
- Pressione massima di mandata
- 75 l/min
- Pressione di alimentazione
- 2 – 10 bar
- Rapporto di pressione
- 1:1
- Peso
- 13,8 kg
Siletti
TR2/L con pompa
Siletto con pompa a doppia membrana fissata alla struttura: alimenta più pistole insieme, ad alta e bassa pressione, senza fermare il ciclo. Pressione consigliata 3/4 bar.
- Lunghezza
- 730 mm
- Larghezza
- 730 mm
- Altezza
- 1.030 mm
- Coperchio
- 300 mm a vite, con sfiato
- Valvola
- 2"
- Volume
- 170 l
TC 10
Il più grande della famiglia, per linee con consumi alti.
- Lunghezza
- 1.120 mm
- Larghezza
- 1.120 mm
- Altezza
- 1.780 mm
- Bocca da terra
- 380 mm
- Ø valvola
- 2"
- Volume
- 1.000 l
TC 6
Taglia intermedia, 600 litri.
- Lunghezza
- 890 mm
- Larghezza
- 1.255 mm
- Altezza
- 1.410 mm
- Bocca da terra
- 380 mm
- Ø valvola
- 2"
- Volume
- 600 l
TC 4/L
Il più compatto, per reparti con spazio ridotto.
- Lunghezza
- 730 mm
- Larghezza
- 730 mm
- Altezza
- 1.255 mm
- Bocca da terra
- 270 mm
- Ø valvola
- 2"
- Volume
- 370 l
Configurazione
Ti diciamo quale combinazione regge il tuo ciclo.
Serve sapere quante pistole, che larghezza di pacco dischi e quanti turni a settimana. Da lì si sceglie siletto, pompa e ugello.
